Нужно прошить микроконтроллер PIC

Печать RSS Деревом

A1209
junior
Сообщений: 7
18.02.16 14:45
Всем привет! Нужно прошить два микроконтроллера PIC16F690 и PIC16F873A. Есть микросхемы и .hex файлы для них. Кто сможет помочь, отзовитесь!!!
КопироватьСсылка
Рассказать друзьям
Сибиряк
old hamster
Сообщений: 13510
20.02.16 07:05Ответ на сообщение Нужно прошить микроконтроллер PIC пользователя A1209
Если никто не откликнется, посмотрю вечером влезут ли они у меня. Контроллеры в DIP? Сколько ног?
КопироватьСсылка
Рассказать друзьям
A1209
junior
Сообщений: 7
20.02.16 13:25Ответ на сообщение Re: Нужно прошить микроконтроллер PIC пользователя Сибиряк

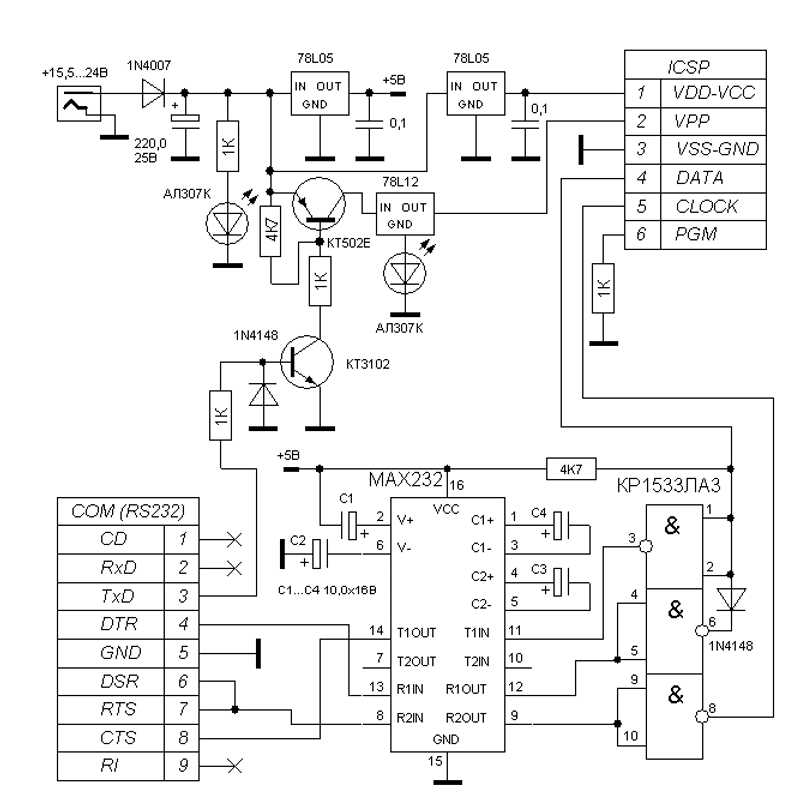

Корпуса диповские, 20 и 28 ног. Собрал extrapic, перепрошил ради эксперимента pic16f628a, вроде получилось. Не могу найти три сигнала для 690го. Схему программера прилагаю. НЕ могу найти DATA, CLOCK,PGM. Подскажи если знаешь. Заранее благодарен!
КопироватьСсылка
Рассказать друзьям
Сибиряк
old hamster
Сообщений: 13510
20.02.16 13:45Ответ на сообщение Re: Нужно прошить микроконтроллер PIC пользователя A1209
Как-то так
КопироватьСсылка
Рассказать друзьям
A1209
junior
Сообщений: 7
20.02.16 13:47Ответ на сообщение Нужно прошить микроконтроллер PIC пользователя Сибиряк
Понятно, спс. А PGM если знаете?
КопироватьСсылка
Рассказать друзьям
Сибиряк
old hamster
Сообщений: 13510
20.02.16 14:25Ответ на сообщение Re: Нужно прошить микроконтроллер PIC пользователя A1209
http://ww1.microchip.com/downloads/en/DeviceDoc/40001262F.pdf
Страница 211
КопироватьСсылка
Рассказать друзьям
A1209
junior
Сообщений: 7
20.02.16 14:34Ответ на сообщение Re: Нужно прошить микроконтроллер PIC пользователя Сибиряк
Правильно я понял: PGM можно не подключать?
КопироватьСсылка
Рассказать друзьям
Сибиряк
old hamster
Сообщений: 13510
20.02.16 14:38Ответ на сообщение Re: Нужно прошить микроконтроллер PIC пользователя A1209
Таки да, подключать не нужно
КопироватьСсылка
Рассказать друзьям
A1209
junior
Сообщений: 7
20.02.16 15:21Ответ на сообщение Re: Нужно прошить микроконтроллер PIC пользователя Сибиряк
Спасибо, буду пробовать! Что получится, отпишусь
КопироватьСсылка
Рассказать друзьям
m_a_x_x
junior
Сообщений: 7
26.02.16 13:36Ответ на сообщение Нужно прошить микроконтроллер PIC пользователя A1209
Все получилось?))
КопироватьСсылка
Рассказать друзьям
A1209
junior
Сообщений: 7
26.02.16 13:40Ответ на сообщение Re: Нужно прошить микроконтроллер PIC пользователя m_a_x_x
Прошить, вроде прошились. Программа прошивки читает новые кода. В схеме пока не проверял, еще не спаял.
КопироватьСсылка
Рассказать друзьям
Markin1
member
Сообщений: 39
11.05.16 07:40Ответ на сообщение Re: Нужно прошить микроконтроллер PIC пользователя Сибиряк
Не подскажите, надо прошить PIC 16F628A, где у нас в городе это можно сделать за вменяемую денежку или просто может за шоколадку кто сделает? Делов на минуту. Покупать/паять программатор за 1тр ради одного старенького МК как-то тягостно...
КопироватьСсылка
Рассказать друзьям
Сибиряк
old hamster
Сообщений: 13510
11.05.16 13:18Ответ на сообщение Re: Нужно прошить микроконтроллер PIC пользователя Markin1
В каком корпусе контроллер?
(PDIP, SOIC, SSOP, QFN)
КопироватьСсылка
Рассказать друзьям
Markin1
member
Сообщений: 39
12.05.16 08:06Ответ на сообщение Re: Нужно прошить микроконтроллер PIC пользователя Сибиряк

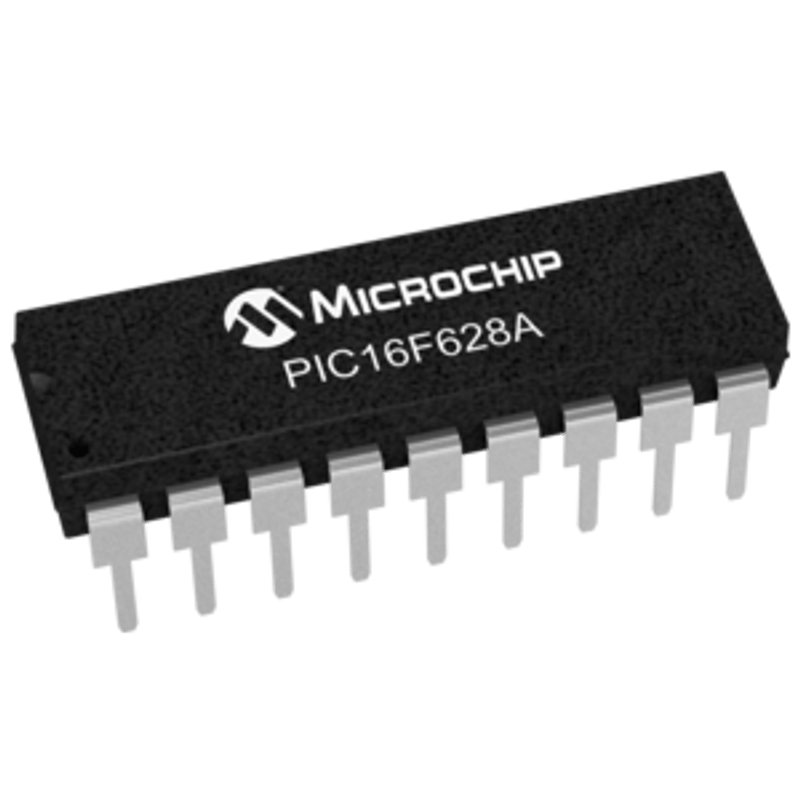

В таком
КопироватьСсылка
Рассказать друзьям
Сибиряк
old hamster
Сообщений: 13510
12.05.16 08:43Ответ на сообщение Re: Нужно прошить микроконтроллер PIC пользователя Markin1
В личке
КопироватьСсылка
Рассказать друзьям
Костярик07
junior
Сообщений: 1
21.07.16 07:43Ответ на сообщение Re: Нужно прошить микроконтроллер PIC пользователя Сибиряк
Здравствуйте,а мне не поможете с прошивкой PIC16F628A?
КопироватьСсылка
Рассказать друзьям
Сибиряк
old hamster
Сообщений: 13510
21.07.16 08:27Ответ на сообщение Re: Нужно прошить микроконтроллер PIC пользователя Костярик07
Сейчас у меня нет времени на это. Может кто-то ещё сможет помочь
КопироватьСсылка
Рассказать друзьям
Павел Сергеевич
veteran
Сообщений: 2564
18.08.16 10:04Ответ на сообщение Re: Нужно прошить микроконтроллер PIC пользователя Костярик07
если еще актуально пиши в личку прошьем...
КопироватьСсылка
Рассказать друзьям
sibdaver
junior
Сообщений: 1
13.11.18 11:29Ответ на сообщение Re: Нужно прошить микроконтроллер PIC пользователя Павел Сергеевич
помогите с прошивкой PIC12F629
КопироватьСсылка
Рассказать друзьям
Obsidian
experienced
Сообщений: 530
30.11.18 10:10Ответ на сообщение Re: Нужно прошить микроконтроллер PIC пользователя sibdaver
если еще актуально пиши в личку
